Projets Génie Informatique

Informations générales

Modalités et sujets

Sujets : sujetsGI_2021_v01.pdf

Rappel sur l'utilisation de GTK+ et Glade

UTILISER GTK+ ET GLADE : voir l'exercice 1 du TP1 de « Développement Rapide d'interface », entièrement guidé avec sa vidéo associée
CONFIGURER ECLIPSE ET VISUAL STUDIO POUR UTILISER GTK+ : voir l'exercice 1 du TP2 de « Développement Rapide d'interface »

Documentation (vitale pour le programmeur)

Tout au long de votre projet vous aurez besoin de vous documenter sur GTK+, et évenutellement GDK, pour connaître les fonctions de cette bibliothèque et savoir comment elles doivent être appellées :

Tous les widgets : http://developer.gnome.org/gtk2/stable/gtkobjects.html
Liste des principaux widgets (par ordre alphabétique) :
- GtkAboutDialog
- GtkAlignment
- GtkBuilder (ne sert qu'au moment de la création de l'interface)
- GtkButton
- GtkObject
- GtkEntry
- GtkFileChooserDialog (pour sélectionner un nom de fichier, à ouvrir ou pour enregistrer, sur le disque)
- GtkFilter (permet de filtrer les extensions des noms de fichier)
- GtkImage
- GtkLabel
- GtkRadioButton (qui possède aussi les propriétés et fonctions des GtkToggleButton)
- GtkSpinButton
- GtkTable
- GtkWidget (tous les composants possèdent les propriétés et les fonctions de GtkWidget)
- GtkWindow
Autres composants (qui ne sont pas des widgets) :
- GdkPixbuf (pour charger une image depuis un fichier et affecter ensuite un GtkImage)

Conseils pratiques

Pensez à faire des régulièrement des sauvegardes (incrémentales) des fichiers de votre projet !!!

Cela permet de ne pas perdre tout son travail en cas de mauvaise manipulation (suppression hasardeuse d'un fichier ou d'un répertoire, problème de disque, etc.)
En cas de grosse erreur dans le code, cela peut permettre de revenir en arrière à une ancienne version qui était stable (i.e. qui fonctionnait) pour essayer de comprendre ce qui ne va plus, voire de repartir de nouveau depuis cette ancienne version.

Exemple de sauvegardes incrémentales :

mon_super_projet-0.01.zip
mon_super_projet-0.02.zip
mon_super_projet-0.10.zip
mon_super_projet-0.20-unstable.zip
mon_super_projet-0.30-stable.zip
mon_super_projet-0.90.zip
mon_super_projet-1.00.zip

Compilez votre projet au fur et à mesure ! N'attendez pas la fin du projet pour compiler, sinon ca ne marchera jamais !!! Le programmeur doit compiler et tester son programme au fur et à mesure qu'il ajoute de nouvelles fonctions, qu'il fait des ajouts de code, …

Exemples de projets en C / GTK+

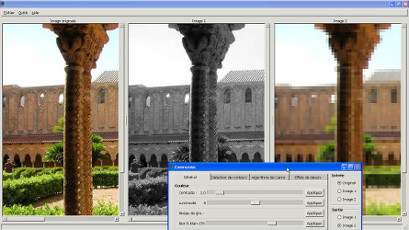

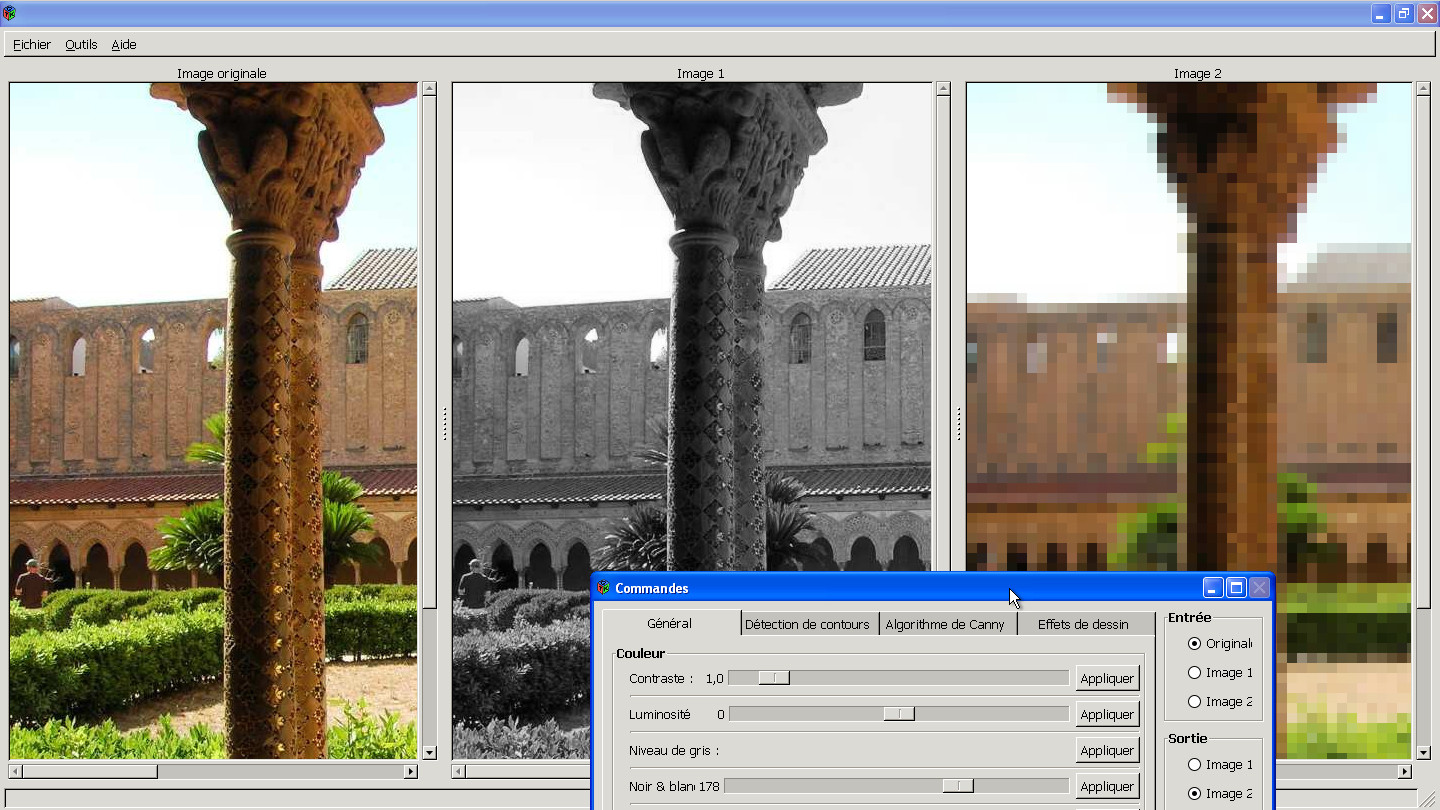

Exemple 1 : Appliquer des traitements sur des images

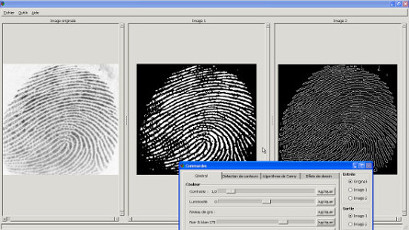

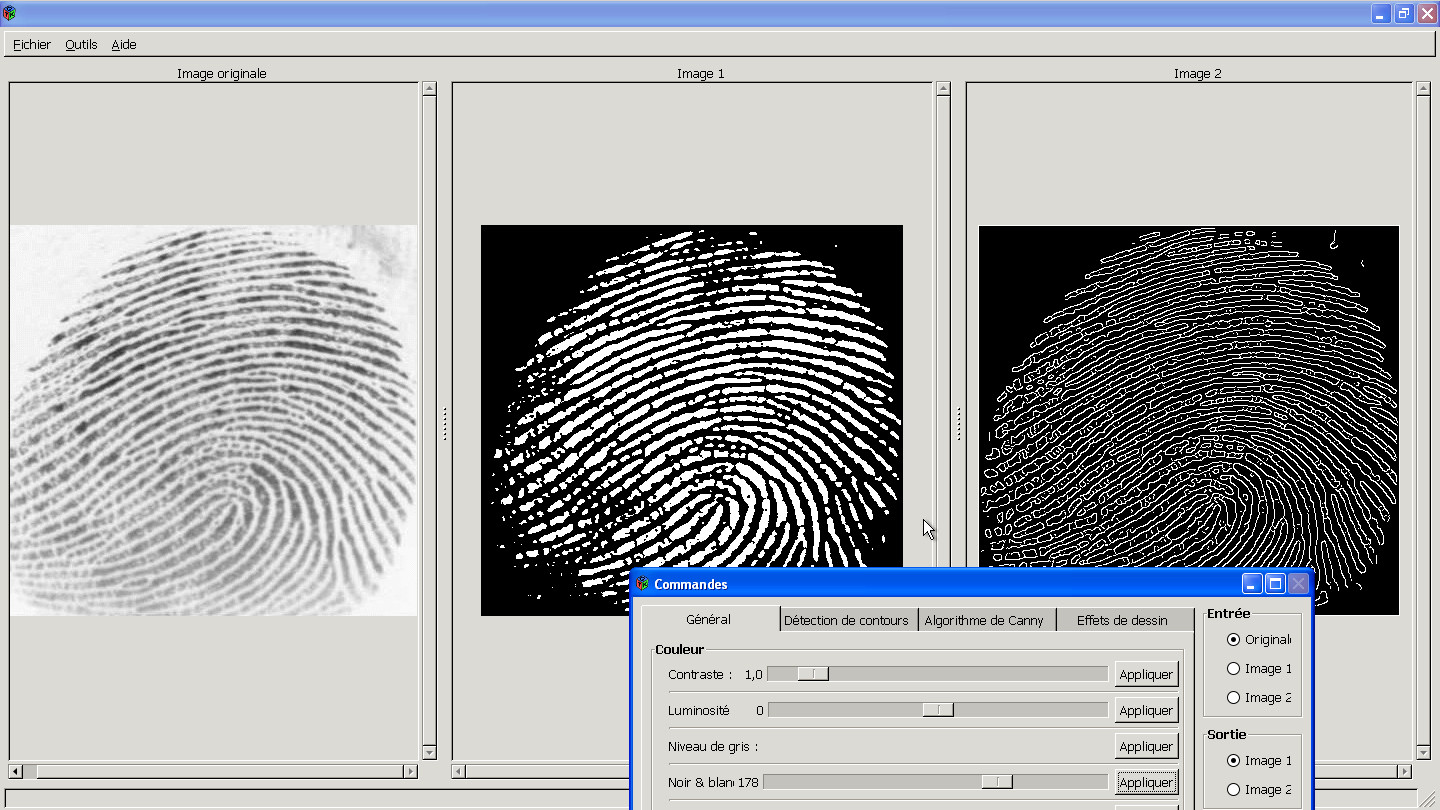

Capture traitement d'image d'une empreinte digitale

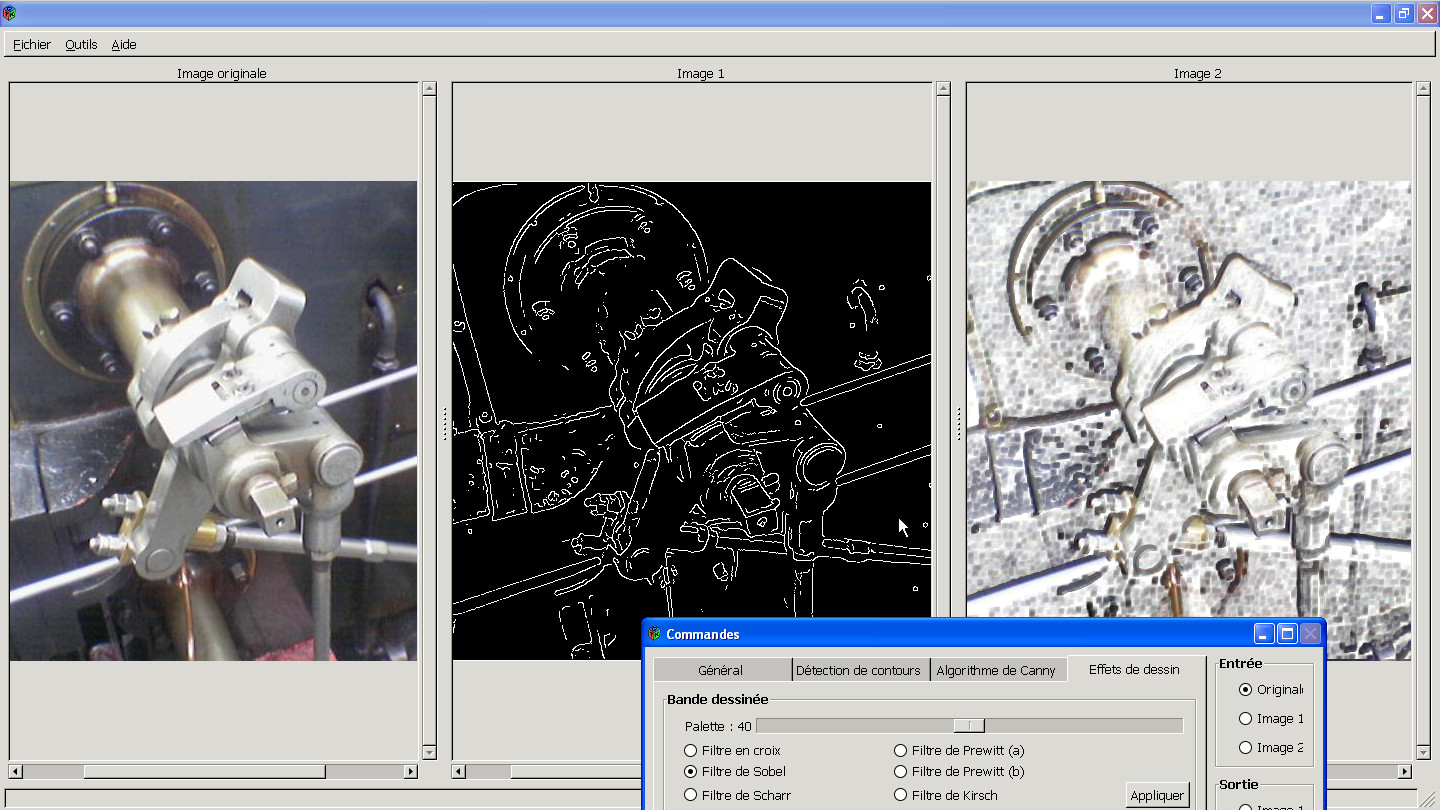

Capture traitement d'image d'un mécanisme

Binaire : gtk_image_processing-1.00.zip (12,3 Mo)
Démonstration : regarder (11'20) (18 Mo)

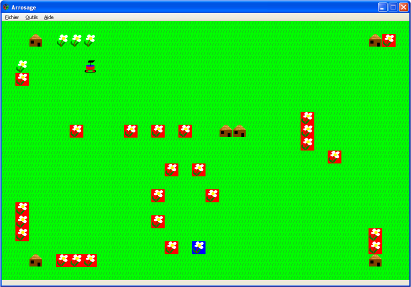

Exemple 2 : Un robot arroseur

Sujet : sujet_robot_arroseur.pdf
Binaires : ProjetRobotArroseur-bin-1.00.zip (5,2 Mo)
Code source : non distribué
Démonstration courte : regarder (3'40) (11 Mo)
Démonstration détaillée : regarder (9'15) (14 Mo)

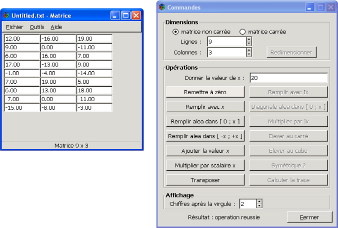

Exemple 3 : Un utilitaire de matrice

Binaire : UtilitaireMatrice-bin-1.01.zip (5,1 Mo)
Code source : UtilitaireMatrice-src-1.01.zip (Compatibilité : Windows XP et 7, GCC, Eclipse, Visual Studio 2010 - GNU/Linux (Debian 6 Squeeze))
Rapport : documentation_utilitaire_matrice.pdf
Démonstration 2012 : regarder (3'10) (7,8 Mo)

Aide pour utiliser les widgets GTK+

Aide 1 : Traitement d'image : GtkImage et GdkPixbuf

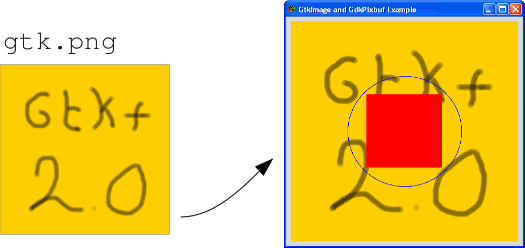

Exemple d'utilisation qui charge une image dans un GdkPixbuf, modifie des pixels, puis l'affiche dans un GtkImage

Code source et binaire : gtk_image_example-1.03.zip (5,1 Mo)
(Compatibilité : Windows XP et 7, GCC, Eclipse, Visual Studio 2010 - GNU/Linux (Debian 6 Squeeze))

Aide 2 : Plateau d'images et animation : GtkTable, GtkImage et g_timeout_add()

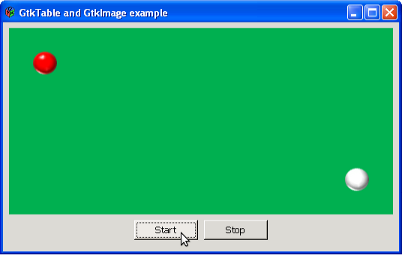

Deux billes de billard se déplacent sur un tapis et rebondissent sur les bords du tapis. Si elles entrent en collision, alors elle rebondissent dans la direction opposée.

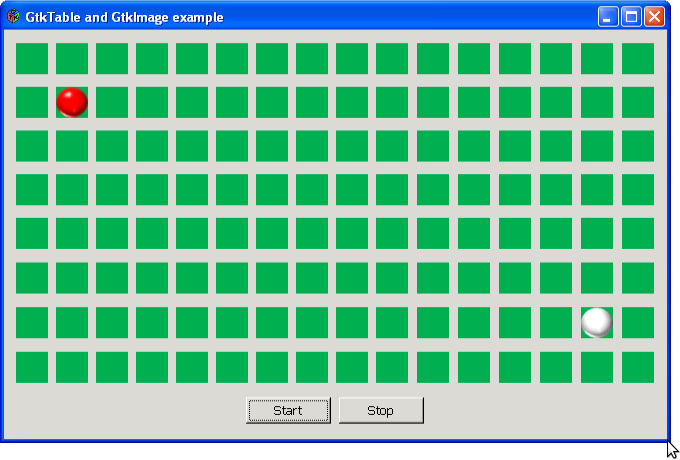

Agrandir la fenêtre permet de se rendre compte qu'il s'agit simplement d'une la matrice d'images !
Code source et binaire : gtk_table_example-1.00.zip (5,1 Mo)
(Compatibilité : Windows XP et 7, GCC, Eclipse, Visual Studio 2010 - GNU/Linux (Debian 6 Squeeze))

Aide 3 : Tracer une fonction : GtkImage et GdkPixbuf

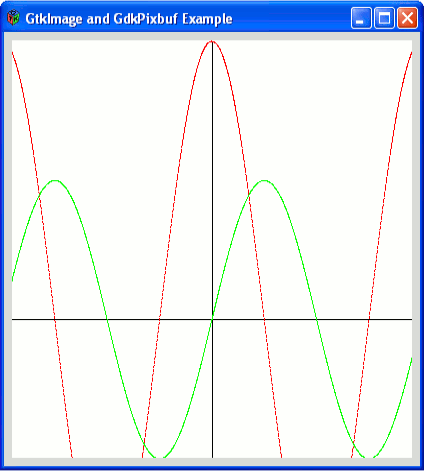

Exemple qui montre comment utiliser un bitmap pour tracer des fonctions mathématiques, avec en exemple les deux fonctions Y=cos(X) et Y=sin(X)/2, tracées avec X allant de -6.0 à +6.0, et Y affiché entre -0.5 et +1.0

Code source et binaire : gtk_cosinus_example-1.00.zip (5,1 Mo)
(Compatibilité : Windows XP et 7, GCC, Eclipse, Visual Studio 2010 - GNU/Linux (Debian 6 Squeeze))
